高速回転スリップリング
高速回転スリップリングの特徴

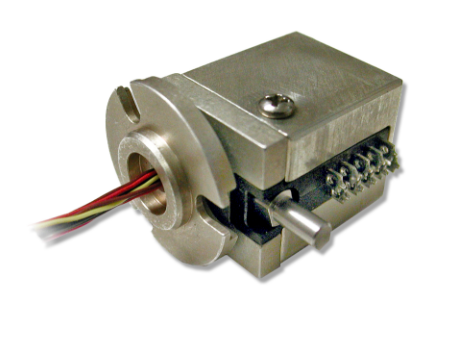

回転インターフェース部が貴金属接点となったスリップリングです。精密なボールベアリングとMOOG社独自のファイバーブラシとの組み合わせにより、冷却装置を使用しなくても最大10,000rpmまでの回転速度に対応できます。
高速回転スリップリングの採用アプリケーション
- 検査設備
- 高速測定器
高速回転スリップリング一覧
*1 = 日本国内在庫有り(要問合せ)
| モデル | 中空径 | 寸法(直径×長さ) | 極数 | 電流 | 電圧 | 回転速度 | 詳細 |
|
*1 |
なし | 23.88×15.24～ 28.19 mm |
2, 6, 8, 10 | 1A | DC 100V | 10,000 rpm | |
| AC3757 | なし | 54.86×52.83 mm | 36 | 1A | 70V | 4,000 rpm(標準) 6,000 rpm(冷却時) |
|
| AC6231 | 38.1 mm | 107.95×50.04～69.85mm | 8 | 15 A | AC220V | 2,500 rpm | |
| Endura Trac ファイバーWシリーズ |
38.1～228.6 mm |
製品カタログ |
最大28(電力)、 最大48(信号) |
30A(電力) 5A(信号) |
30A/600V 5A/250V |
250 rpm |
