AC4598

AC4598
1回路当たり10A、貫通穴内径38.1mm

代表的な使用分野

産業機械（マシニングセンター、ロータリインデックステーブル、重機のタレットやケーブルリール、試験装置、包装機械、パレタイザ、磁気クラッチ、プロセス制御装置、回転センサ、非常灯、ロボット）
展示・表示装置
医療機器

無制限に連続回転する電気機械システムに利用できるスリップリングは、静止体から回転体に電力やデータを伝送する機能を備えています。また、ロータリエレクトリカルインタフェース、コレクタ、スイベル、ロータリジョイントとも呼ばれるスリップリングには、破損しやすいリード線が可動ジョイント部から垂れ下がるという問題を排除し、システムパフォーマンスを向上させるというメリットもあります。AC4598スリップリングの貫通穴内径38.1 mmの中空部分は、油空圧機器を配管したり、このスリップリングを同心シャフトに取り付けたりする際に利用することができます。なお、AC4598スリップリングは、従来のスリップリング接点よりもいくつかの点で優れているムーグ独自のファイバブラシを採用しています。このファイバブラシの利点としては、ブラシ束の多接点化、電気的ノイズの軽減、接点摩耗率の低減などが挙げられますが、潤滑が不要でありながら摩耗くずをほとんど出さないというメリットもあります。

特徴

貫通穴内径 38.1 mm
最大連続回転速度 250 rpm
回路数は6、12、18、または24個（10 A回路）
リード線は太さが16ゲージ、長さが304.8 mm（長尺のリード線も用意）
ベアリングを交換し、回転速度を高速化することが可能（オプション）

軸方向、半径方向など豊富なリード線引き出しパターン
防沫シールによる防塵・防湿対策
シャフトに取り付ける際にカラーを使用
（フランジ取り付けオプションも用意）
2 A回路が12個、24個、36個、48個のリング構成や、電力回路と信号回路の組み合わせ構成も用意
イーサネット対応オプション

メリット

アナログ信号とデジタル信号の伝送が可能
データバスプロトコル準拠
長寿命・メンテナンスフリーを実現するファイバブラシ（潤滑不要）を採用
360°連続回転し、電力・データ信号を入出力

仕様

回転速度	250 rpm（連続）
回路数	6、12、18、または24個
リード線	太さ16ゲージ、長さ304.8 mm
電圧	AC 600 V
動作温度範囲	－40～＋80 ℃
定格電流	10 A（1回路当たり）
トルク	防塵シールなしの場合は、約36.00 cm-g（1回路当たり）防塵シール付きの場合は、約36.00 cm-g ×回路数＋約720.08 cm-g
ノイズ	100 mΩ以下（DC 6 V、50 mA、5 rpmの場合）
オプション	防沫・防塵のみ（オプション）

各用途の特殊なニーズに合わせてカスタマイズしたさまざまな設計オプションを提供しています。

「ユーザが選んだ圧着端子やコネクタにリード線を接続」や「同軸ケーブルと小型サイズのデータバスケーブル」、「専用部品（チョークコイル、直列抵抗器など）の追加」など、他にもご要望がございましたら、お気軽にご相談ください。

一覧を見る

リード線

回路番号	色	回路番号	色	回路番号	色
1	黒	9	灰	17	白-青
2	茶	10	白	18	白-紫
3	赤	11	白-黒	19	白-灰
4	橙	12	白-茶	20	白-黒-茶
5	黄	13	白-赤	21	白-黒-赤
6	緑	14	白-橙	22	白-黒-橙
7	青	15	白-黄	23	白-黒-黄
8	紫	16	白-緑	24	白-黒-緑

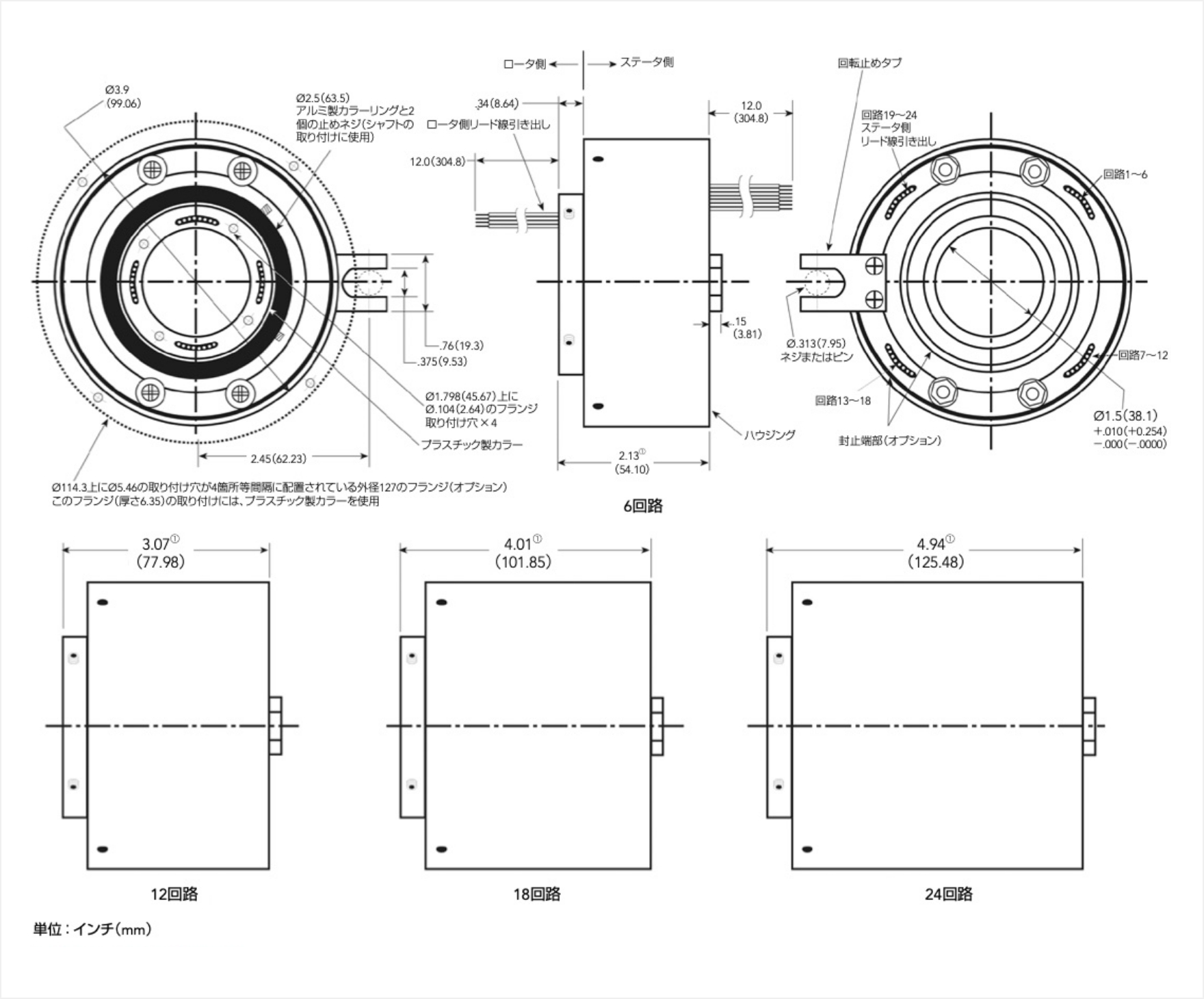

寸法

取り付けガイド

使用方法および取り付け要領はこちらからご覧いただけます。
